當前位置:板式橡膠支座>球冠橡膠支座

球冠橡膠支座

我公司生產的球冠橡膠支座非常適用于橋梁中上部結構與下部結構之間的結構聯系。由于橡膠支座的頂部為球冠狀，底部有半圓形圓環或者四氟板，具有很好的板式橡膠支座與四氟乙烯滑板式橡膠支座的特點，因此在工作時能夠既有效地適應橋梁支點的轉角位移需要，又能保證上部結構的荷載能有效地傳遞給下部結構，又可避免支座的邊緣固偏心受力大容易破壞和脫空現象的發生。球冠橡膠支座能用于各種坡梁，斜交梁及曲梁等結構獨特的橋梁結構中，且造價便宜，安裝方便，使用安全可靠，便于推廣應用。若在此橡膠支座底面粘貼一塊與支座平面尺寸相同的聚四氟乙烯板則稱為聚四氟乙烯球冠圓板式橡膠支座。

球冠圓板橡膠支座是改進后的圓形板式橡膠支座。其中間層橡膠和鋼板布置與圓形板式橡膠支座完全相同，而在支座頂面用純橡膠制成球形表面，球面中心橡膠*大厚度為4－13mm，球面邊緣15mm，以適應3％到4％縱橫坡下，梁與支座接觸面的中心趨于圓形板式橡膠支座的中心。梁端反力通過球面表面橡膠逐漸擴散傳至下面幾層鋼板和橡膠層。在橡膠支座底面加一圈直徑D=2.5mm的半圓形橡膠圓環，支座受力時首先由底部圓環變形壓密，調節底面受力狀況，以改善或避免支座底面脫空現象的產生，使支座底面受力均勻。

TCYB球冠橡膠支座性能與特點

球冠圓板式橡膠支座在平面上各向同性，并以其球冠調節受力狀況。不但適用于一般橋梁使用，也適用于各種布置復雜、縱橫較大的立交橋及高架橋，其坡度使用范圍為3～5%，也可根據不同坡度需要調整球冠半徑。

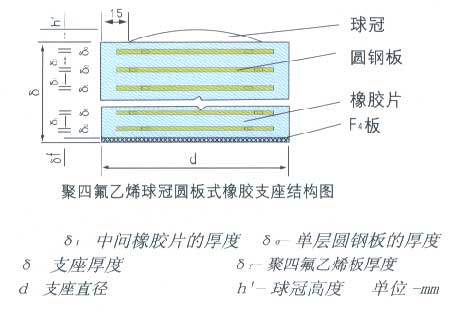

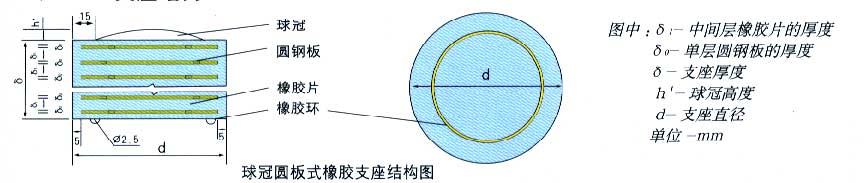

TCYB球冠橡膠支座結構見圖

TCYB球冠橡膠支座技術要求

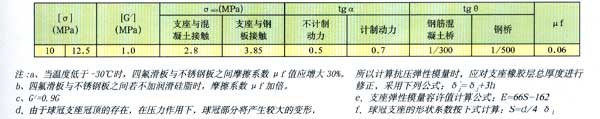

TCYB球冠橡膠支座設計參數見表2-2

TCYB球冠橡膠支座橡膠料物理性能執行JT/T4-93標準見表1-1

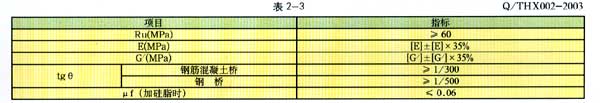

TCYB球冠橡膠支座成品的力學性能我公司參照J(rèn)T/T4-93標準制訂了企業標準見表2-3橡膠支座成品力學性能
