GQF-C型、GQF-Z型、GQF-F型、GQF-L型伸縮縫
GQF-C 型、GQF-Z 型、GQF-F 型、GQF-L 型伸縮裝置適用于伸縮量80mm 以下的橋梁接縫,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮裝置，由邊梁和橡膠密封帶組成的單縫式伸縮裝置，適用于伸縮量不大于80mm的公路橋梁伸縮縫。

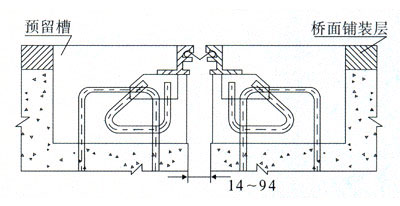

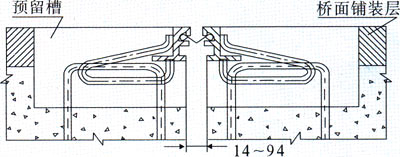

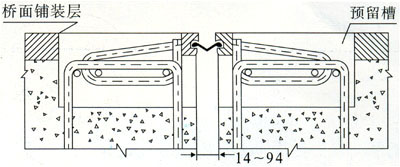

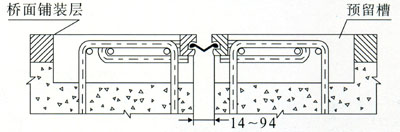

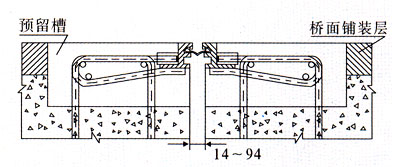

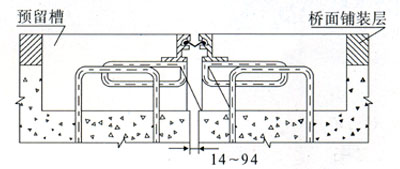

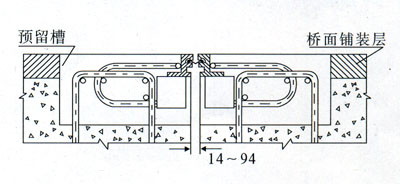

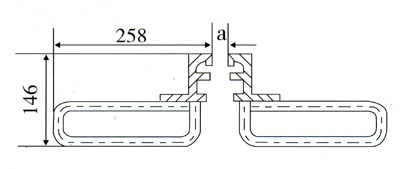

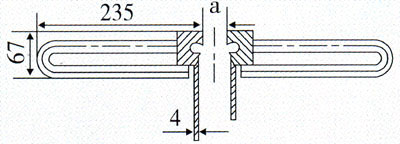

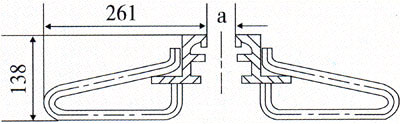

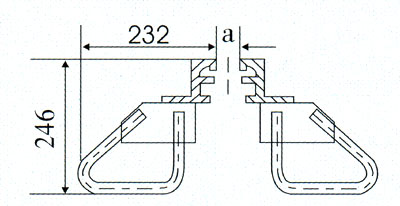

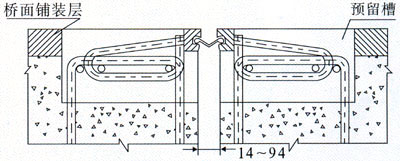

| 0-80mm型各種規格總體尺寸與安裝示意圖 | ||

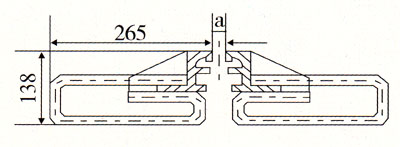

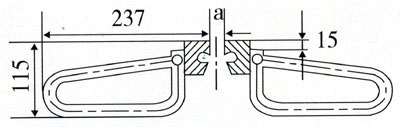

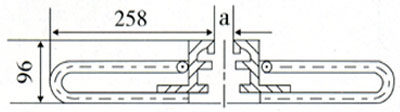

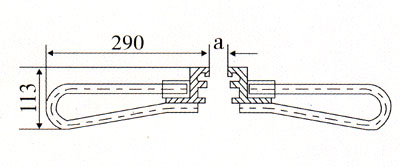

| 序號 | 伸縮裝置斷面圖 | 伸縮裝置安裝示意圖 |

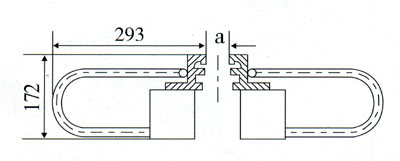

| GQF-C1 |  |
 |
| GQF-C2 |  |
 |
| GQF-C3 |  |
 |
| GQF-C4 |  |
 |
| GQF-C5 |  |
 |
| GQF-Z1 |  |
 |
| GQF-Z2 |  |
 |
| GQF-Z3 |  |
 |
| GQF-Z4 |  |
 |
| GQF-Z5 |  |
 |
| GQF-Z6 |  |
 |
| GQF-Z7 |  |
 |
