GQF-C型、GQF-Z型、GQF-F型、GQF-L型伸縮縫
GQF-C型、GQF-Z型、GQF-F型、GQF-L型伸縮裝置均是由兩根邊梁（C型、Z型、F型、L型熱軋異型鋼材）和橡膠密封帶組成，其結構簡單，安裝方便，適用于伸縮量為0~80mm的橋梁。其結構形式見下圖：

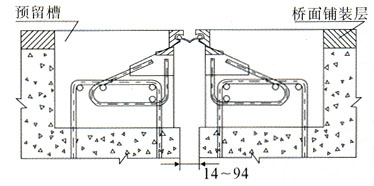

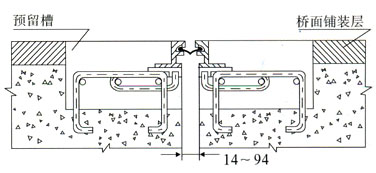

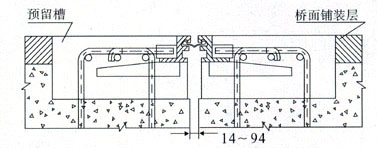

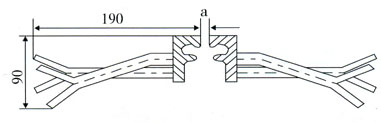

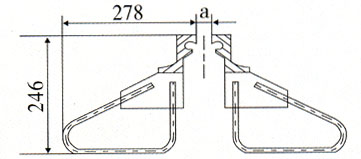

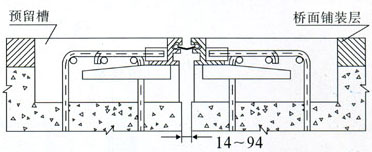

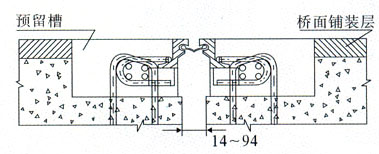

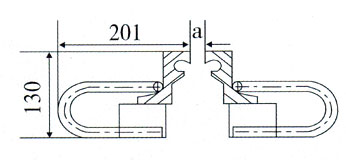

| 0-80mm型各種規格總體尺寸與安裝示意圖 | ||

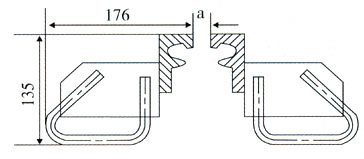

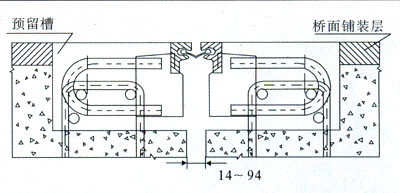

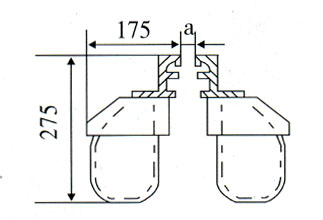

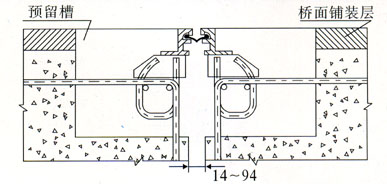

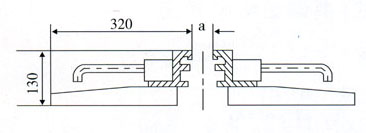

| 序號 | 伸縮裝置斷面圖 | 伸縮裝置安裝示意圖 |
| GQF-Z8 |  |
 |
| GQF-Z9 |  |
 |
| GQF-Z10 |  |
 |
| GQF-Z11 |  |
 |
| GQF-Z12 |  |
 |
| GQF-Z13 |  |
 |
| GQF-Z14 |  |
 |
| GQF-F-1 |  |
 |
| GQF-F-2 |  |
 |
| GQF-F-3 |  |
 |
| GQF-L-1 |  |
 |
