聚四氟乙烯滑動支座

四氟滑板式橡膠支座

四氟乙烯滑板式橡膠支座就是在普通板式橡膠支座的表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成橡膠支座,又稱之為：四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡膠支座的所有功能外，聚四氟乙烯板（F4板）與梁底不銹鋼板之間的低摩擦系數，使上部構造的水平位移，不受支座本身剪切變形量的限制，能滿足一些橋梁的大位移量需要。該板式橡膠支座除具有球冠橡膠支座的功能外，還特別適用大位移量的橋梁。廣泛用于工廠，礦山，機械，電子，機械設備，廚房設備。

四氟板式橡膠支座不僅技術先進、性能優良,還具有構造簡單、價格低廉、無需養護、易于更換緩沖隔震、建筑高度低等特點.因而在橋梁界頗受歡迎,被廣泛使用。

四氟板式橡膠支座使用范圍

a.作活動支座使用：主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。 b.作為滑塊使用連續梁頂推、T型梁橫移、大型設備滑移。

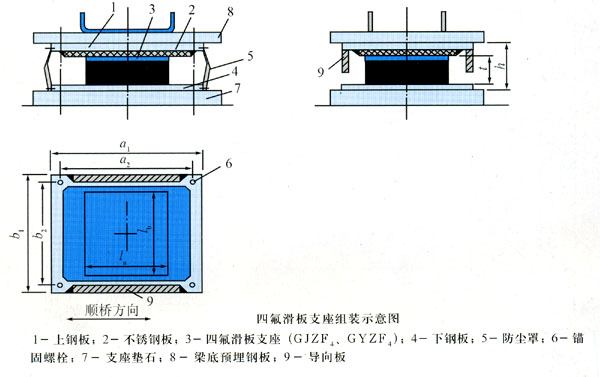

四氟板式橡膠支座選用和安裝

1、選擇四氟滑板式橡膠支座時，其支座承載力偏差范圍應控制在士10 ％。GJZF4、GYZF4支座應水平安裝，并應設置上、下鋼板。四氟板與不銹鋼板間應放5201-2 硅脂潤滑油。安裝后一定要設置防塵罩。

2、板式橡膠支座計算承載力時，應按有效面積（鋼板面積）計算；計算水平剪應力時，應按支座平面毛面積（公稱面積）計算

3、支座安裝時應以短邊尺寸順橋向放置，具體安裝及注意事項請?jiān)谫徺I后直接咨詢廠家。

GYZF4、GJZF4四氟滑板式橡膠支座規格參數表

GJZF4，GYZF4規格系列支座 主要附件尺寸表
